Toda oficina de ingeniería los tiene. El detalle de conexión que se viene traspasando de proyecto en proyecto desde el 2009. La lámina de notas generales que cita una norma reemplazada hace años. La sección típica con una llamada, "ver lámina 14", que apunta a una lámina que existe solo en un proyecto que alguien terminó hace una década.
Nadie decidió conservarlos. Simplemente nunca dejaron de copiarse.
Los plazos son brutales, el detalle "ya pasó revisión" en el proyecto anterior, y redibujar algo que se ve terminado parece perder el tiempo. Así que se copia el DWG, se actualiza la viñeta, y una decisión tomada hace quince años, para otras cargas, otros materiales, otro edificio, pasa a formar parte, en silencio, de un hospital que se está diseñando hoy.
Por qué el 2D lo hace invisible
Aquí viene la parte incómoda: el copy-paste no es un defecto de carácter. Es lo que los flujos de trabajo en 2D premian calladamente.

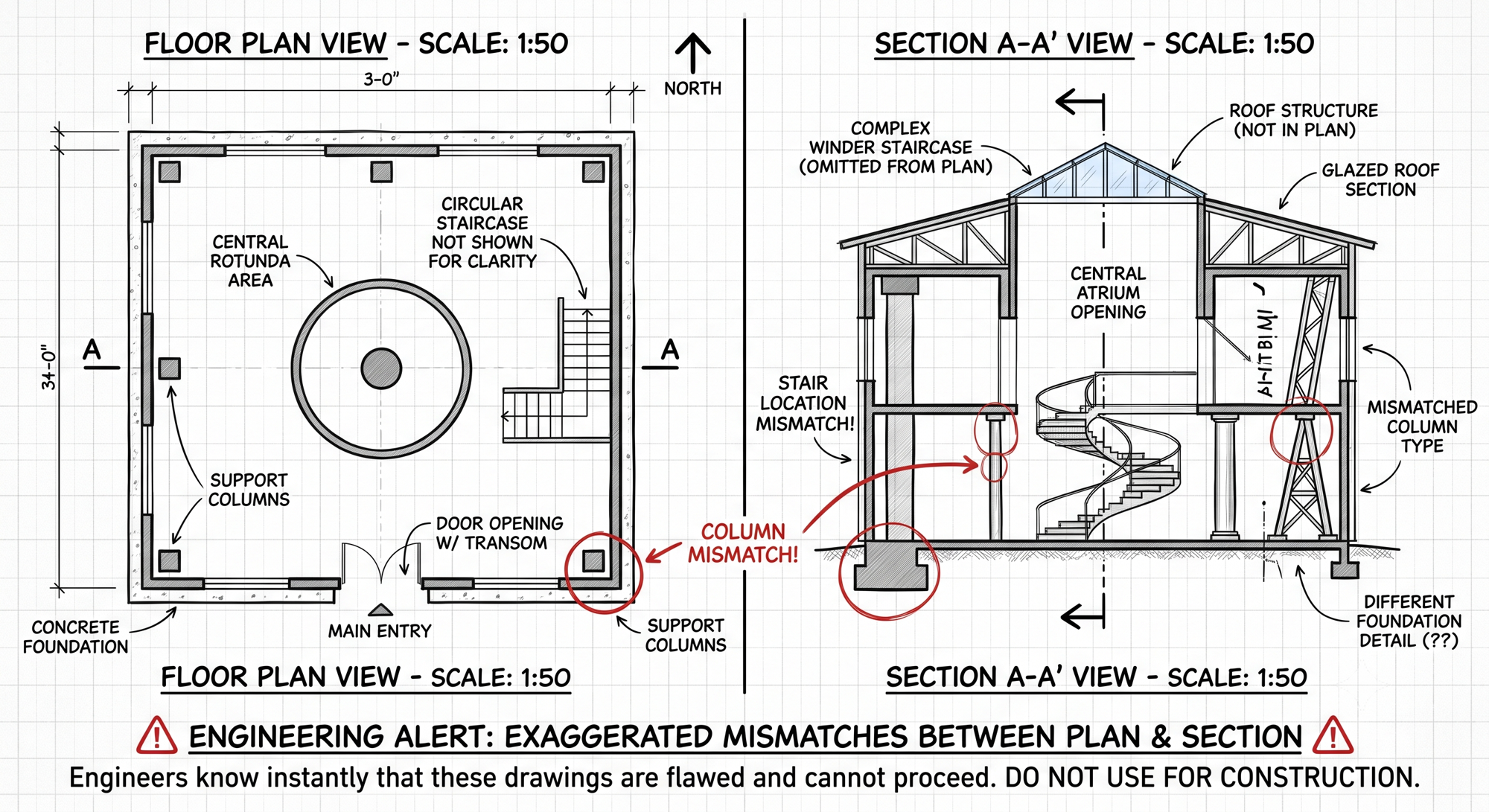

En el papel, un detalle copiado es indistinguible de uno calculado. El trazado está limpio, las cotas están puestas, el timbre está en la esquina. Nada en la lámina revela que el espaciamiento de los pernos de anclaje se calculó para la techumbre de una bodega, no para este marco sísmico. El dibujo no tiene ninguna conexión con las cargas, la geometría ni el resto de la documentación. Planta y corte son dos archivos separados que coinciden solo si un humano se acuerda de hacerlos coincidir.
Por eso el error no aparece en la revisión. Aparece en la construcción: la enfierradura que no cabe en la altura real de la viga, la placa embebida que cae justo sobre un ducto de postensado, la nota que manda al contratista a una norma que la inspección ya no acepta. Y en proyectos públicos, hospitales, colegios, infraestructura, ese descubrimiento ocurre con la plata de todos y con el plazo de todos.
Todos hemos visto el resultado: una industria donde ingenieros con experiencia admiten en privado que ya no confían en los detalles de sus propios planos.
Reutilizar soluciones está bien. Reutilizarlas a ciegas, no.
Seamos claros: la reutilización en sí es buena ingeniería. Nadie debería diseñar una conexión estándar desde cero en cada proyecto. El problema es la reutilización sin gestión. Esta es la diferencia en la práctica.

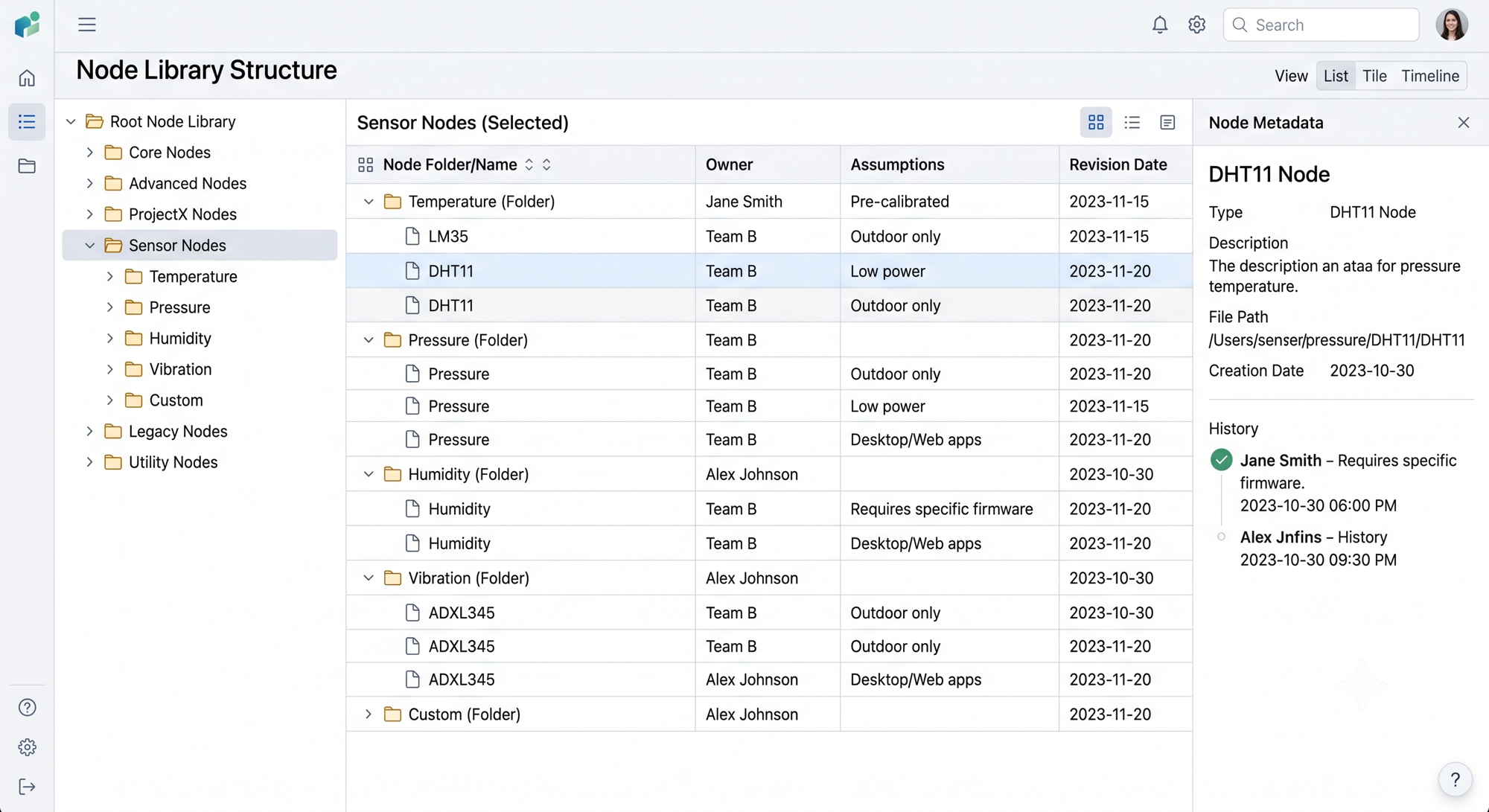

Arma una biblioteca de detalles de verdad, en vez de excavar proyectos antiguos. Una carpeta con DWG viejos no es una biblioteca, es un sitio arqueológico. Una biblioteca que funciona es chica (los 30 a 50 detalles que tu oficina realmente reutiliza), y cada detalle tiene un responsable, sus supuestos de diseño escritos encima (cargas, materiales, normas aplicables) y una fecha de revisión. Cuando cambia una norma, actualizas un detalle en un solo lugar, en vez de perseguirlo por doscientos proyectos antiguos.
Verifica cuatro cosas cada vez que importes un detalle. Antes de que cualquier solución heredada aterrice en una lámina nueva, alguien confirma: las cargas y solicitaciones para las que fue diseñada, los materiales y su disponibilidad actual, las normas que cita, y su compatibilidad geométrica con este proyecto. Cuatro chequeos, diez minutos. Compara eso con el costo de que el mismo detalle falle en obra.
Mata las referencias muertas. Una vez por proyecto, antes de la primera emisión formal: busca en las notas cada "ver lámina", cada norma citada, cada referencia cruzada, y confirma que cada una apunte a algo real. Es latero, es pega de junior, y pilla exactamente los errores que hacen que los contratistas dejen de leer tus notas por completo.
El argumento honesto a favor del 3D
Aquí es donde trabajar en un modelo cambia el juego, y no por las razones que dan los folletos.

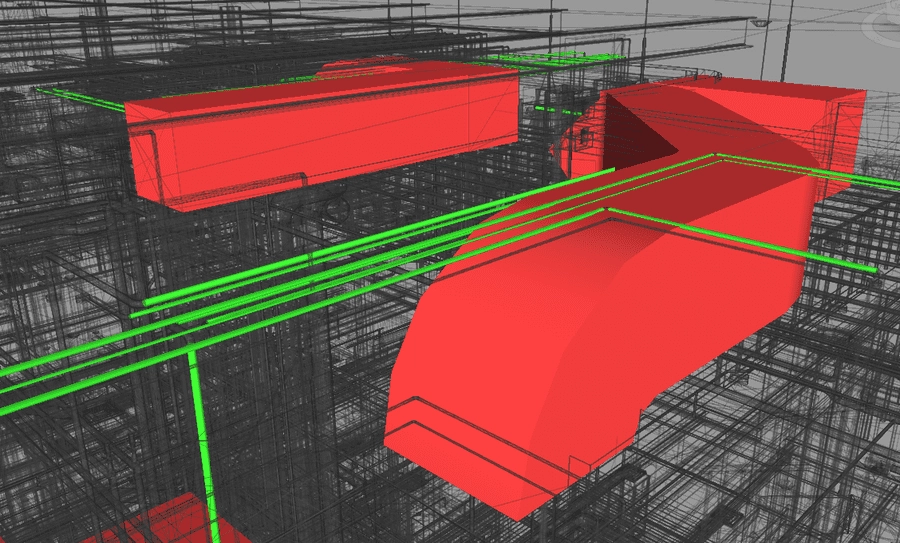

Un modelo no tolera las herencias sin sentido. Pega una conexión dentro de un modelo y tiene que convivir con la viga real, el espesor real de la losa, el ducto real que pasa por ahí. Planta, corte y detalle son vistas de un mismo objeto: no pueden contradecirse en silencio, porque no existe nada separado que contradecir. La decisión copiada o calza con la geometría real, o se nota que no calza de inmediato, a la vista.
Esa es la motivación que de verdad importa para los ingenieros que llevan veinte años en 2D y están cansados, no de dibujar, sino de que sus propios planos los traicionen. Pasarse al 3D no es una moda ni una imposición. Es hacer que tu experiencia acumulada sea verificable: tus mejores detalles, revisados una vez, viviendo en una biblioteca, entrando a modelos que no les permiten mentir.
No necesitas migrar toda la oficina el lunes. Parte con un proyecto piloto, o incluso con una sola entrega. Pero parte, porque cada lámina copiada es una decisión que tomó otra persona, hace mucho tiempo, para otro edificio, y la está firmando con tu nombre.
