Armado Automático de Elementos de Hormigón Típicos
Overview
La empresa diseña hormigón armado en Revit y quería el armado hecho como corresponde: armadura real en el modelo, no anotaciones dibujadas sobre una vista ni detallado en alguna herramienta fuera de Revit. Hecho a mano, eso son de 2 a 6 horas para un único elemento típico y días para una sección del proyecto, barra por barra, con datos que el cálculo ya tenía, y cualquier recálculo obligaba a empezar de nuevo. Ese costo es justamente la razón por la que este detallamiento muchas veces no se hace nunca.
Desarrollamos un conjunto de plugins de Revit que generan el armado automáticamente a partir de reglas de diseño predefinidas. El ingeniero ingresa los datos (diámetros de barra, separaciones, recubrimientos y distancias) y plugins especializados para pilares, escaleras y huecos leen la geometría del elemento y construyen armadura nativa de Revit. Nada sale de Revit, y el mismo modelo alimenta los planos y las tablas sin pasos manuales.
La velocidad de modelado aumentó de 5 a 10 veces y los plazos del proyecto se redujeron un 30–50%. El armado que antes era demasiado caro de modelar ahora se modela de forma habitual: como corresponde, con armadura real, dentro de Revit. Los errores por discrepancias entre los cálculos y el modelo se eliminaron por completo, y los ingenieros se centran en decisiones de diseño en lugar de colocar barras.
Contexto
Una empresa de diseño que trabaja con estructuras de hormigón armado acudió a nosotros. Ya trabajaban en Revit, donde el modelo era su entorno de trabajo y no un entregable adicional, y la mayor parte de su trabajo consiste en armar elementos típicos: losas, vigas, pilares, escaleras y huecos. Sus procesos eran sólidos y los cálculos se hacían correctamente. También tenían dos condiciones firmes: el armado debía quedarse dentro de Revit y debía ser armadura real en el modelo, no anotaciones dibujadas sobre una vista.
Problema
Armar como corresponde salía demasiado caro
Modelar armadura real a mano es lento. Terminado el cálculo, el ingeniero colocaba barra tras barra en Revit, reproduciendo un esquema que el cálculo ya había definido. En la práctica eso deja al equipo dos malas opciones: gastar los días, o renunciar al armado modelado y representarlo con anotaciones 2D, que es exactamente lo que este cliente no quería hacer.
El armado debía vivir en Revit como armadura real, no como anotación sobre una vista ni detallado en una herramienta externa.
Colocado a mano, eso significaba horas por elemento típico y días por sección del proyecto.
Por lo caro que resulta, este detallamiento muchas veces simplemente no se modela.
Cada cambio en el cálculo obligaba a rehacer el mismo trabajo.
Análisis
Armar elementos típicos sigue reglas de diseño estándar: la misma lógica una y otra vez, cambiando solo los números. Eso dejaba los requisitos claros: la automatización tenía que ejecutarse dentro de Revit como un add-in nativo, producir armadura nativa de Revit que planos y tablas puedan leer, y seguir las reglas de diseño con las que los ingenieros ya trabajaban. Nada de eso exige criterio de ingeniería en la etapa de colocación: exige las reglas escritas y un ingeniero que ingrese los valores.
Solución
Desarrollamos un conjunto de plugins de Revit especializados para el armado automático de elementos típicos. El ingeniero ingresa los datos una vez (diámetros de barra, separaciones, recubrimientos y distancias, largos de solape y anclaje) y el plugin lee la geometría del elemento y construye el armado como armadura nativa de Revit. Como parte del proyecto, implementamos:
Un plugin de armado de pilares
Toma la geometría del pilar y los valores ingresados por el ingeniero, y coloca las barras longitudinales y los estribos con la separación, los diámetros y el recubrimiento correctos.

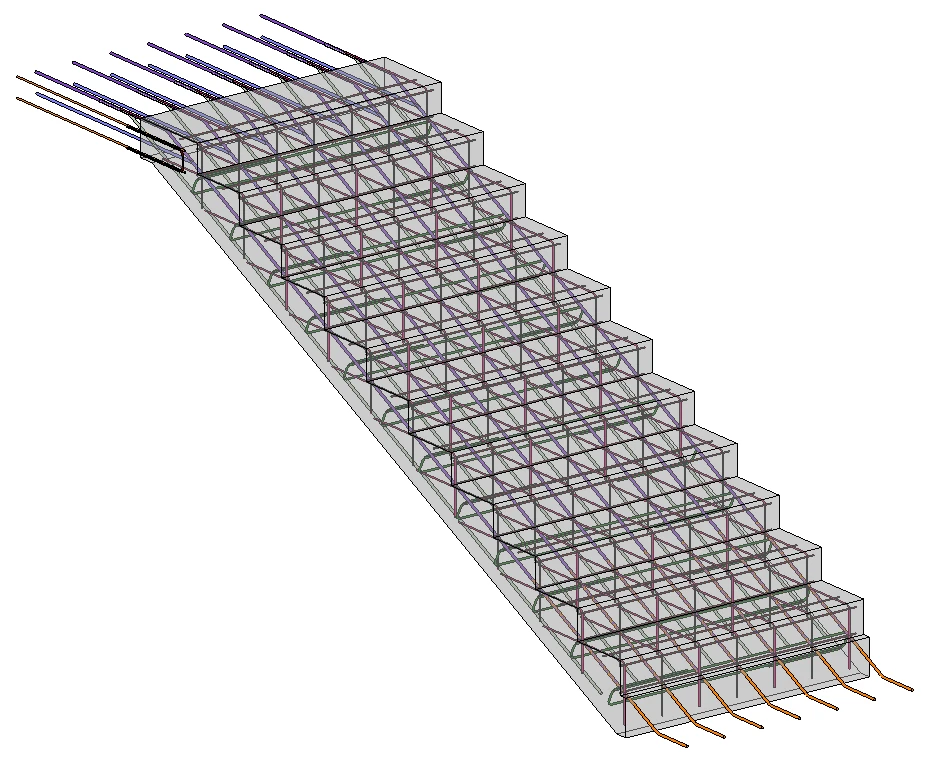

Un plugin de armado de escaleras
Genera el armado de la geometría típica de escaleras – tramos, descansos y los quiebres entre ellos – a partir de los parámetros del elemento, manteniendo la disposición de barras conforme a las reglas de diseño.
Un plugin de armado de huecos
Añade automáticamente el armado de borde y de refuerzo necesario alrededor de los huecos, sin colocación manual de barras.
El tiempo para crear el armado pasó de horas – o de «mejor no lo modelamos» – a minutos. Los ingenieros ya no colocan barras: definen los parámetros y controlan las reglas con las que se genera.
Cómo funciona
El armado generado está listo de inmediato para la documentación. El modelo se utiliza como fuente de datos para:
Planos de armado
Los planos de taller se generan directamente desde el modelo, con la disposición de barras, las cotas y las anotaciones ya colocadas.
Tablas
Las tablas de despiece y las mediciones se extraen automáticamente, reflejando el armado exacto colocado en el modelo.
Informes
Los resúmenes de cálculo y los informes de armado se producen a partir de la misma fuente de datos, manteniendo el diseño y la documentación sincronizados.
Resultado
El armado generado está listo de inmediato para la documentación. El modelo BIM se convierte en una única fuente de datos para planos de armado, tablas e informes. Todos los cambios se reflejan automáticamente, sin actualizaciones manuales.
El armado se modela como armadura real dentro de Revit: sin sustitutos por anotación, sin herramientas externas.
Se eliminaron los errores por discrepancias entre el cálculo y el modelo.
El detallamiento que antes se omitía por ser demasiado lento ahora se hace de forma habitual.
Los ingenieros definen diámetros, separaciones y recubrimientos en vez de colocar barras: pasaron del modelado manual a gestionar una generación basada en reglas.
5–10
Velocidad de modelado
-30–50%
Plazos del proyecto
70% → 0
Trabajo manual reducido
Tecnologías
Revit
WPF
C#
